PRODUCTS

製品案内

絶縁トランス

絶縁トランスの写真
絶縁トランスの図

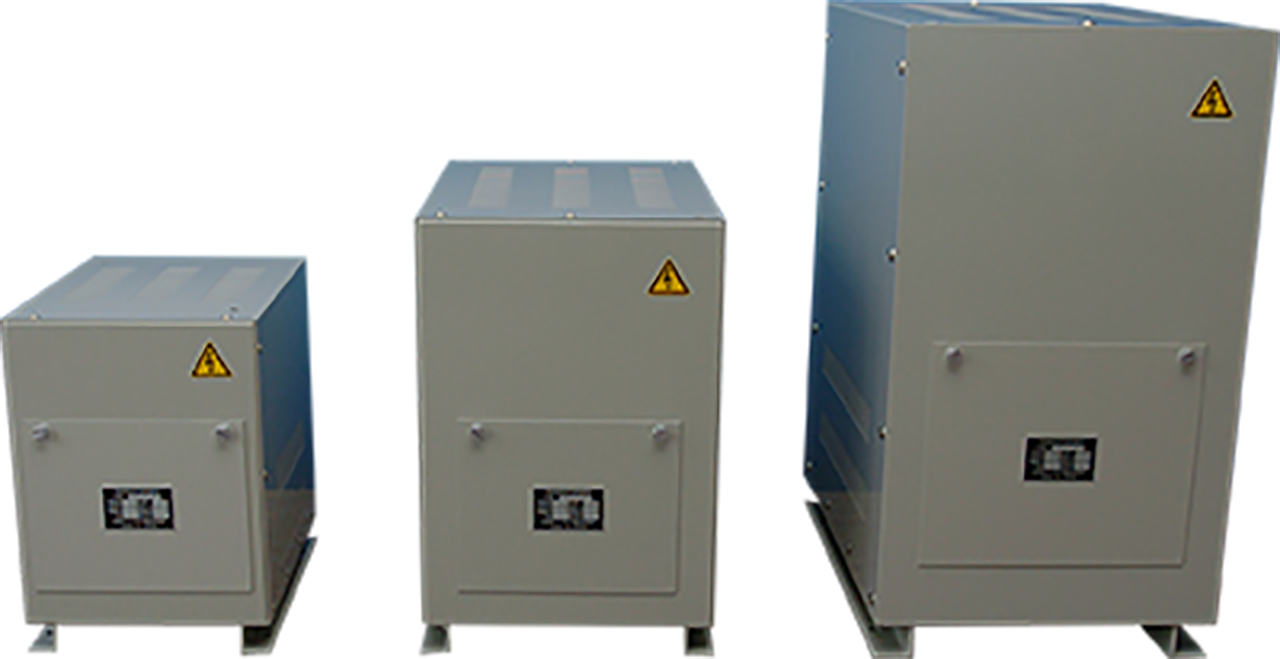

左から順に単相用・単相用・三相用
  • ノイズフィルターからの漏洩電流による漏電ブレーカー等の保安機器作動を防ぐために、絶縁トランスの設置をお勧めします。また、絶縁トランスを設置することで減衰帯域の広いフィルターを使用することが可能になります。
  • 100kHz以下の低周波帯域でのノイズを遮断するためには、別途ノイズをカットする機能を付加したノイズカットトランスの使用をお勧めします。

絶縁トランス寸法表

単相 W
(mm)		 D
(mm)		 H
(mm)		 重量
(kg)
1kVA 220 250 220 20
2kVA 250 350 400 39
3kVA 250 350 400 50
4kVA 250 350 400 65
5kVA 300 400 450 70
7.5kVA 300 400 450 92
10kVA 300 450 500 120
15kVA 350 650 700 170
三相 W
(mm)		 D
(mm)		 H
(mm)
1kVA 250 350 400
2kVA 300 400 450
3kVA 300 400 450
4kVA - - -
5kVA 300 400 450
7.5kVA 300 450 500
10kVA 350 500 700
15kVA 350 650 700
※上記に記載のない（単相三線式／15kVA以上）トランスも製作いたします。
お気軽にご相談下さい。
